ISN41508T3

  • Статус ТОРП (реестр ЕРРРП)
  • Слот под жесткий диск
  • Функционал MPLS
  • Подключение удаленных сотрудников по VPN
  • Процессор Байкал-Т
Получить консультацию

Серия сервисных маршрутизаторов ISN415 — это российское телекоммуникационное оборудование для сетей уровня доступа корпоративного класса.

Благодаря алгоритму обработки трафика передачи данных и встроенному коммутационному процессору маршрутизатор способен полноценно обрабатывать трафик уровней L3 и выше, а также встраиваться в L2 сегменты сети. Программное обеспечение сервисного маршрутизатора является полностью российской разработкой. Аппаратная платформа, произведённая на территории Российской Федерации, работает под управлением процессора Байкал-Т (на базе архитектуры MIPS).

Ключевые преимущества

  • Для серии ISN415 агрегация и обработка трафика передачи данных до 50 сотрудников
  • Расширение объема хранения и использование информации за счет слота под дополнительный жесткий диск
  • Программная реализация широкого набора протоколов маршрутизации, многоадресных протоколов, протоколов отказоустойчивости на уровне шлюза и резервирования каналов
  • Аппаратная реализация коммутационных протоколов Ethernet
  • Высокий уровень совместимости за счет поддержки открытых стандартизованных протоколов, интерфейсов, и отсутствия закрытых (проприетарных) протоколов
  • В серии ISN415 функции управления модулем коммутации и маршрутизации трафика выполняет процессор Байкал BE-Т1000 - двухъядерная отечественная система на кристалле, на базе архитектуры MIPS Warrior P5600
  • Для удобства монтажа предусмотрена возможность крепления в стойке или на вертикальной поверхности за счет кронштейнов (входят в комплект поставки)

Сервисный маршрутизатор предназначен для организации связи с ненагруженными оконечными объектами, узлами связи корпоративных сетей, операторов связи и сервис-провайдеров.

Универсальный функционал сервисного маршрутизатора позволяет закрыть большую часть потребностей при организации сетевой инфраструктуры офиса, таких как:

  • Организация доступа в Интернет для персональных компьютеров, ноутбуков по Ethernet или Wi-Fi
  • Создание локальной сети внутри офиса для внутренней передачи данных (локальное хранилище, печать документов и т.п.)
  • Подключение сотрудников, работающих на удаленном доступе с помощью VPN

Управляющий процессор
  • Baikal-T (BE-T1000)
Коммутационная фабрика
  • Marvell 88E6390X
Сетевые интерфейсы
  • WAN — 2 x 1GbE (RJ45)
  • LAN — 8 x 1GbE (RJ45)
Примечание: интерфейсы 1GbE(RJ45) соответствуют 10/100/1000BASE-T
Дополнительные интерфейсы
  • 2 x USB2.0
  • 1 x Console (RJ45)
  • 1 х SATA/SAS
Примечание
  • интерфейсы 2 x USB 2.0 (900 mA в канале) в том числе для подключения USB 3G/4G/LTE модема
Физические характеристики и условия окружающей среды
  • Максимальная потребляемая мощность: 30 Вт
  • Питание: 220В +–20% AC, 50-60 Гц
  • Температура окружающей среды при эксплуатации — от +5 до +40 °С
  • Температура хранения — от –40 до +70 °С
  • Относительная влажность при эксплуатации - не более 80%
  • Срок службы: не менее 10 лет
  • Вес - 1,7 кг (без упаковки)
  • Габаритные размеры (ШхВxГ) — 215х44х148 мм

Туннелирование и VPN

  • Клиент/Сервер PPTP, PPPoE, L2TP, OpenVPN
  • Туннелирование IPoGRE, IPIP, L2TPv3



Функции L2

  • VLAN (802.1Q) с количеством номеров 4096
  • QinQ на WAN портах
  • Логические интерфейсы (sub interface) на WAN портах
  • Протокол LLDP
  • Протоколы Spaning Tree STP, RSTP, MSTP



Функции L3

  • Статическая маршрутизация
  • Возможность добавления описания к статическим маршрутам
  • Добавление Loopback интерфейсов
  • Изменение административной дистанции к статическим маршрутам
  • Статические маршруты в качестве next-hop - физический порт, Loopback, Tunnel
  • Статические маршруты в качестве next-hop более чем 2 шт.
  • Протоколы динамической маршрутизации - RIPv2, RIPng, OSPFv2, OSPFv3, BGPv4, ISIS
  • Настройка демилитаризованной зоны (DMZ) в сочетании с маршрутизацией и трансляцией адресов (NAT) или трансляцией портов (PAT) на WAN портах
  • Фильтрация маршрутов - по длине префикса и префикса сети, по номеру автономной системы
  • BFD для протоколов динамической и статической маршрутизации на WAN портах, VRF Lite, PBR на основе - IP адреса источника, IP адреса назначения, номера порта (TCP/UDP) источника, номера порта (TCP/UDP) назначения
  • Многоадресная динамическая маршрутизация по протоколам – IGMP, PIM, трансляция адресов (NAT) на WAN портах – статическая, динамическая, маскарадная (NAPT, NAT Overload, PAT)
  • Балансировка нагрузки при наличии нескольких маршрутов с одинаковой метрикой



Функции MPLS

  • Протокол распределения меток – LDP, RSVP-TE
  • Возможность создания виртуальных частных сетей третьего уровня (MPLS L3VPN),
  • Возможность создания виртуальных частных сетей второго уровня (MPLS L2VPN) по технологиям VPLS, VPWS
  • Обработка MPLS-трафика с поддержкой стека меток глубиной не менее 2
  • Обработка MPLS-трафика с поддержкой следующих операций с метками - добавление (push), снятие (pop), замена (swap)
  • Обработка MPLS-трафика с поддержкой инкапсуляции - Ethernet-кадров, тегированных Ethernet-кадров (VLAN-трафик), IPv4-пакетов
  • Обработка MPLS-трафика с поддержкой статической коммутации по меткам (статические LSP)



Качество обслуживания

  • Поддержка до 8 приоритетных очередей на порт
  • Приоритизация и перемаркировка трафика с поддержкой - 801.2p, DSCP, ToS
  • Предотвращение перегрузки очередей – RED, GRED
  • Назначение приоритетов по портам
  • Применение политик (policy-map)
  • Управление полосой пропускания (shaping)
  • Порядок обработки трафика HQoS
  • Работа с QoS policies методами – PQ, CBQ, НТВ, WFQ, HFSC, RIO, SFQ, TBF, WRR
  • Поддержка VLAN на WAN портах



Функции сетевой защиты

  • Фильтрация межсетевого экранирования на основе - номера порта (TCP/UDP) источника, номера порта (TCP/UDP) назначения, IP адреса источника, IP адреса назначения, MAC адреса отправителя, флагов заголовка сегмента TCP, значение поля «Протокол» заголовка IP, значение поля «ToS» (TOS/DSCP) заголовка IP
  • Поддержка списков контроля доступа на основе - номера порта (TCP/UDP) источника, номера порта (TCP/UDP) назначения, IP адреса источника, IP адреса назначения
  • Защита от DoS
  • Логирование событий срабатывания правил функций сетевой защиты
  • Коммутация пакетов (bridging)



Управление IP адресацией

  • Назначение статических IP-адресов - на физические интерфейсы, на логические интерфейсы
  • Поддержка DHCP-клиент, DHCP Relay Option 82
  • Встроенный сервер DHCP v4/v6



Мониторинг и управление

  • Протокол SNMP v2/v3 с авторизацией
  • Стандартные SNMP OID
  • Поддержка аутентификация по локальной базе пользователей, по RADIUS
  • Поддержка интерфейса управления CLI с защитой от ошибок конфигурирования
  • Syslog
  • Встроенные утилиты тестирования - ping (IPv4/ IPv6), traceroute (IPv4/IPv6), tcpdump
  • Локальное/USB/FTP обновление ПО
  • Протокол NTP
  • Консольный порт RS-232 (RJ-45)
  • Управление по протоколам – Telnet, SSH (IPv4/ IPv6)
  • Вывод информации по сервисам/процессам
  • Локальное/удаленное сохранение конфигураций - локальное/USB, FTP, TFTP
  • Монитор использования системных ресурсов



Средства обеспечения надежности сети

  • Протоколы отказоустойчивости на WAN портах- VRRP v2,v3, CARP
  • Управление маршрутами на основе состояния VRRP (tracking) на WAN портах
В качестве дополнительного оборудования можно использовать дисковые накопители через интерфейс U.2.
Как узнать версию ПО на устройстве?

Версию установленного ПО можно узнать, выполнив в консоли маршрутизатора (CLI) команду show version, для получения информации о версии U-boot и BMC нужно выполнить команду show platform.

Подключиться к консоли маршрутизатора можно несколькими способами:

  • Подключение по локальной сети Ethernet через SSH
    • Подключите сетевой кабель в порты switchport/LAN 1-8.
    • Откорректируйте IP-адрес интерфейса управляющего устройства,
      • IP-адрес – 192.168.0.100
      • маска подсети – 255.255.255.0
      • адрес шлюза – 192.168.0.1
    • В командной строке введите C:\User\admin>ssh admin@192.168.0.1
    • Подтвердите удаленное подключение, введя в консоль команду yes
    • Введите пароль для осуществления входа пользователя (admin по умолчанию)

    Подробное описание можно найти в п.2.1. в «Инструкции по установке и быстрому запуску».


  • Подключение через консольный порт RJ-45 (RS-232).
    • Подключите консольный кабель в консольный порт маршрутизатора и к терминалу или последовательному порту компьютера
    • Запустите терминальную программу (например, PuTTY или Microsoft Windows HyperTerminal). Настройки интерфейса RS-232:
      • скорость: 115200 бит/с;
      • биты данных: 8 бит;
      • четность: нет;
      • стоповые биты: 1;
      • управление потоком: нет.
    • Подключите питание к устройству. В командной строке терминальной программы введите имя пользователя и пароль (admin/admin по умолчанию)

    Подробное описание можно найти в п.2.3. в «Инструкции по установке и быстрому запуску».


При отсутствии консольного кабеля в комплекте, его можно изготовить самостоятельно (распайка кабеля указана в разделе 4. «Руководства по эксплуатации»), либо обратиться в техническую поддержку для уточнения условий и способов его получения. К устройствам изготовленным после 01.05.2024 года (версия аппаратной платформы 1.7) подходит консольный кабель от оборудования Cisco.

Как узнать версию аппаратной платформы?

Узнать версию аппаратной платформы можно несколькими способами:

  • По серийному номеру указанному на изделии

    Если указанный на ярлыке устройства серийный номер лежит в диапазоне RS101001160001 - RS101001191741 или RS1010011A0371 - RS1010011B1270 то версия аппаратной платформы 1.0, если он не входит в этот диапазон серийных номеров, то версия аппаратной платформы 1.7

  • Визуально по виду лицевой панели устройства

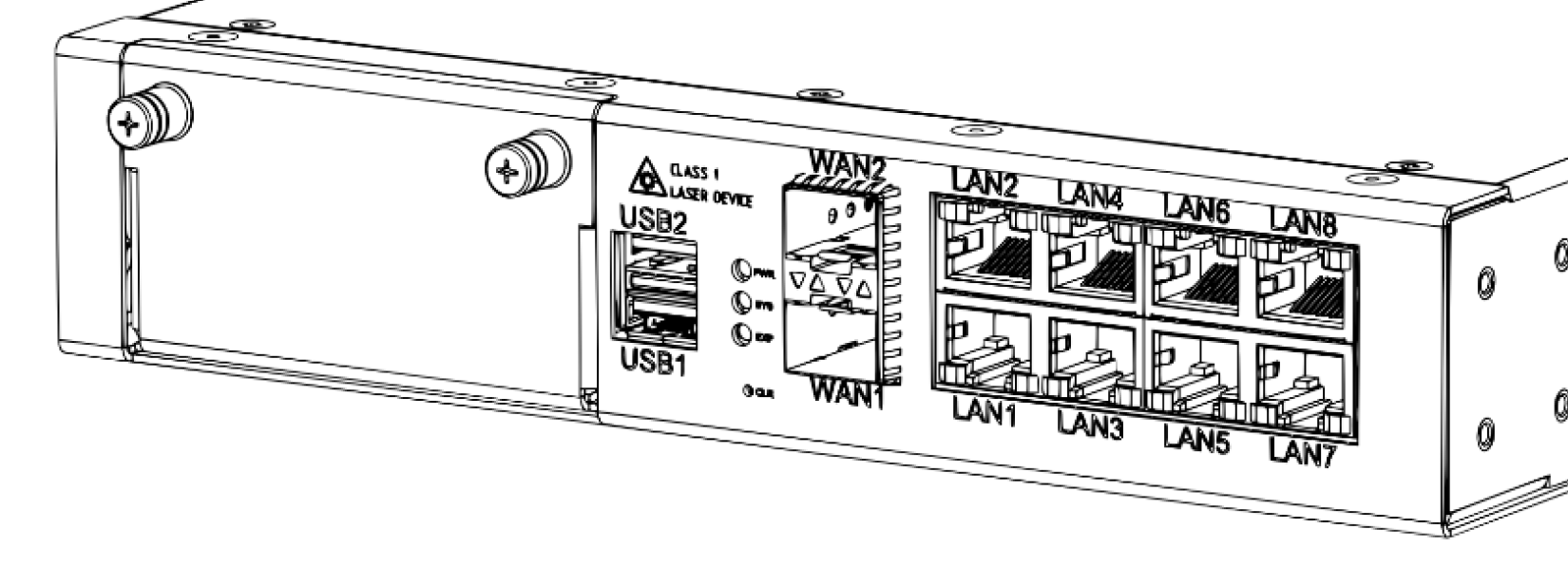

Пример лицевой панели для версии аппаратной платформы 1.0

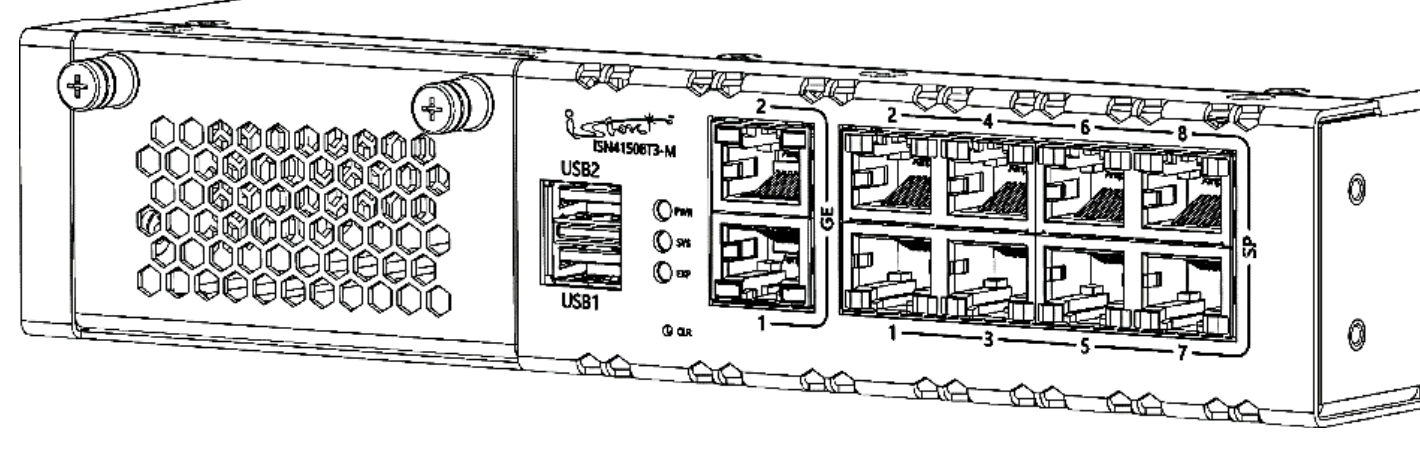

Пример лицевой панели для версии аппаратной платформы 1.7
